焦炉、高炉煤气成分的检测分析方案

2019-01-14 10:02:13来源:admin

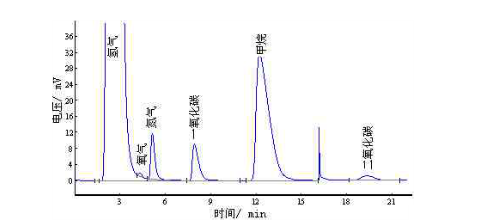

 山东谱析科学仪器有限公司根据焦化、钢铁行业的焦炉煤气、高炉煤气成分的测定要求,采用自主研发的GC-9870气相色谱仪,通过十通阀一次进样能有效快捷的检测煤气中H2、CO、CO2、N2、CH4、O2 等含量等,该分析方法符合(国家及行业标准)

 分析步骤: 样品制备――十通阀一次进样――GC分析――色谱工作站――数据输出

1.1 主要仪器

山东谱析GC-9870型气相色谱仪配TCD检测器十通阀气体进样器HW-2000色

谱热值工作站。色谱柱混合分子筛填充柱两根一根碳分子筛一根分子筛。用高纯氩气作为载气


2.1 温度选择

根据样品中各组份完全分离的原则汽化和检测室温度为110℃和120℃柱温箱

温度80℃。

2.2 载气选择

由于使用的是TCD检测器被测组份中含有氢气和氮气,使用高纯氩气作为载气。

GC-9870中文气相色谱仪的详细资料:

产品介绍

GC-9870型高端气相色谱仪是山东谱析在GC-9860的基础上升级换代产品,外观大气、结构合理的设计,同时加载了我公司自主研发的中英文显示技术。使其的自动化水平和整体性能得到了大幅提高。高稳定、高灵敏的微电流放大技术使FID检测限显著提高,新型的热导检测器灵敏度提高5倍。缩短了国产机型与进口机型的差距,能满足石油、化工、制药、食品、环保、疾控、科研院校以及质检部门。

主要技术指标:

● 中、英文切换显示技术,5.7寸液晶大屏幕(320*240)。多达20个显示界面,信息量丰富,可储存20套色谱分析数据,并可随时调用。

● 工业化设计外形,新颖大方、美观实用,结构合理,操作舒适。

● 断气保护功能,最大限度的保护色谱柱及热导池、电子捕获检测器等。

● 八阶线性程序升温功能及智能双后开门设计,真正实现了近室温控制,控温精度高达±0.1℃满足宽范围分析要求。

● 完善的超温热保护及铂电阻开路、短路报警功能,保证仪器不受损坏。

● 自诊断功能及故障中文提示,使用户方便的知道问题原因及部位。

● 采用先进的FLASH记忆系统,使数据永久保护不再依赖于电池。

● 微机控制FID检测器实现了自动点火功能。

● 高精度稳压稳流模式使气流精密稳定,实现了多路气路控制系统。

● 高性能的毛细管汽化室,实现了真正意义上的分流/不分流进样系统。

● 能同时安装1-4个检测器。可以双FID或双TCD或双ECD或双NPD运行。TCD带有双路柱后补充气,故可单柱、双柱、毛细管柱使用。

● 能同时安装运行1-3套毛细管柱并可同时运行3个检测器。1台仪器相当于3台(柱室公用)。或双FID双毛。双TCD双毛。双TCD同时工作,互不影响,载气可相互独立。避免了更换色谱柱及检测器的繁琐。

● 可实现检测器的串、并联使用,通过事件控制,进行智能自动转换。

● 仪器可安装转化炉、热解吸仪、自动进样器、自动顶空进样器、裂解器等多种进样方式。可定时自动采样,实现自动在线分析。

● 仪器特别适用于各类企业、技术监督局、环境监测、卫生防疫、大学院校、科学研究等部门。

技术参数:

●外型尺寸:520×480×500mm     (长×高×宽)

●柱箱尺寸:260×250×150mm     (长×高×深)

●色谱柱安装跨度:152.4mm  (6英寸标准接口)

●色谱柱:填充柱外径    3 ~    5mm  (    金属柱或玻璃柱)

●仪器重量:     50Kg

●最大功率:2500W

●电压:220±10%

●柱箱控温范围:室温加5℃-400℃ (以1℃增量任设)

●温度精度:不大于±0.1℃

●温度梯度:±1%(温度范围100℃-350℃)程序升温

●升温速率:0.1-50℃/min(以0.1℃增量任设)

●时间设定:6000(min)

●程序阶数:8阶

检测器技术指标:

氢火焰离子化检测器(FID

● 检测限:Mt≤2×10-12g/s (正十六烷);

● 噪音:≤2×10-14A(0.02mv)

● 漂移:≤1.5×10-13A/30min(0.15mv/0.5h)

● 线性范围: ≥107

● 最高使用温度:≤450℃

热导检测器(TCD)

● 灵敏度:S≥10000mV.ml/mg(正十六烷)

● 噪声:≤20μV

● 基线漂移:≤150μv/30min

电子捕获检测器(ECD)

● 检测限:≤1×10-14g/ml

● 线性范围:104

● 放射源:63Ni

火焰光度检测器(FPD)

● 检测限:(P)≤1×10-12g/s;(S)≤1×10-12g/s

● 线性范围:105(P) 103(S)

氮磷检测器(NPD)

● 检测限:(N)≤5×10-13g/s;(S)≤5×10-13g/s
