变压器油中糠醛高效液相色谱仪检测方案

糠醛是变压器绝缘纸老化裂解产生的主要特征产物，检测变压器油中糠醛含量是判断变压器绝缘纸老化程度的有效方法。山东谱析依照《DL/T 1355-2014 变压器油中糠醛含量的测定 液相色谱法》标准生产的LC-1000高效液相色谱仪,适用于矿物变压器油中糠醛含量的测定。其它电力用油可参照使用。本标准按照GB/T1.1-2009给出的规则起草。本标准由中国电力企业联合会提出。依照标准一般500kV变压器以及150MVA以上的升压变压器投运3—5年后应对油中糠醛含量进行测定。

长期以来，采用气相色谱法检测绝缘油中的CO、CO2和低炭烃类含量作为判断电气设备固体绝缘材料老化程度或进行故障分析的依据。但是实验证明，绝缘油氧化分解也能产生绝缘纸老化、降解的特征产物CO和CO2，所以给正确判断带来了难度。

在充油电气设备中，由于构成固体绝缘的纤维质材料的老化导致纤维素的分解而产生几种化合物，如糠醛和呋喃衍生物，呋喃衍生物太部分被吸附在纸上，而小部分溶于油中。这些物质的存在可以作为运行设备固体绝缘老化程度的诊断依据，也可以作为对溶解气体分析的补充。1984年12届国际大电网会议上，英国学者首先提出油中糠醛可作为变压器内绝缘纸老化的特征产物，检测绝缘油中的糠醛含量，可以判断电气体绝缘材料劣化程度。根据中华人民共和国电力行业标准《电力设备预防性试验规程》，当变压器油中的糠醛含量达到4mg/L时，可以认为变压器绝缘老化已经比较严重。测量糠醛时取样简单方便，打开变压器油箱下方阀门即可，无须设备停运。

关于液相色谱法检测变压器油中的糠醛，已有一些相关报道。但是他们所采用的方法耗时较长，不符合电力部门快速检测和应急处理的要求。并且他们采用的是国外进口仪器，价格昂贵。本文介绍了一种使用国产LC-1000液相色谱仪快速、准确检验变压器油中糠醛含量的方法。

2 实验部分

2.1 仪器与试剂

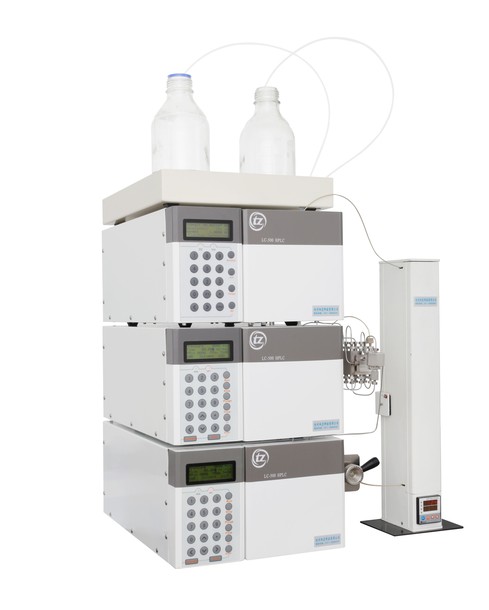

LC-1000高效液相色谱仪，紫外检测器，手动进样阀(7725i)，色谱工作站，超声波清洗器，甲醇（HPLC级），超纯水。

2.2 色谱条件

色谱柱为C18（5μm，250mm×4.6mm）； 柱温为室温；流动相为甲醇—水（40/60，V/V），流速为1.0mL/min，使用前需进行超声波脱气处理；紫外检测器波长为280nm；进样量10μL。

2.3 实验方法

标准储备液的配制：精确量取10uL糠醛，加入1000mL容量瓶中，用甲醇定容至1000mL。该标准储备液的浓度为10μL/L。

2.4 样品预处理

量取5mL变压器油置于10mL离心管中，加入5mL甲醇，用旋涡混合器振荡混合5min后，4000r/min离心10min。取上层甲醇溶液进样检测。

3 结果与讨论

3.1 线性关系

配制浓度分别为：0.05μL/L,0.1μL/L,1μg/mL,5μL/L，10μL/的糠醛标样溶液，依次进样检测， 测得R＝0.9998，线性方程为y = 89021x +4711.7，在0.05μL/L～10μL/L范围内线性良好。
