气相色谱仪的六大基本单元介绍-谱析讲坛

作者:山东谱析 来源:www.sdpxyq.com 发布日期:2019-10-10

        气相色谱仪的六大基本单元介绍-谱析讲坛


来源:气相色谱仪厂家价格 http://www.sdpxyq.com

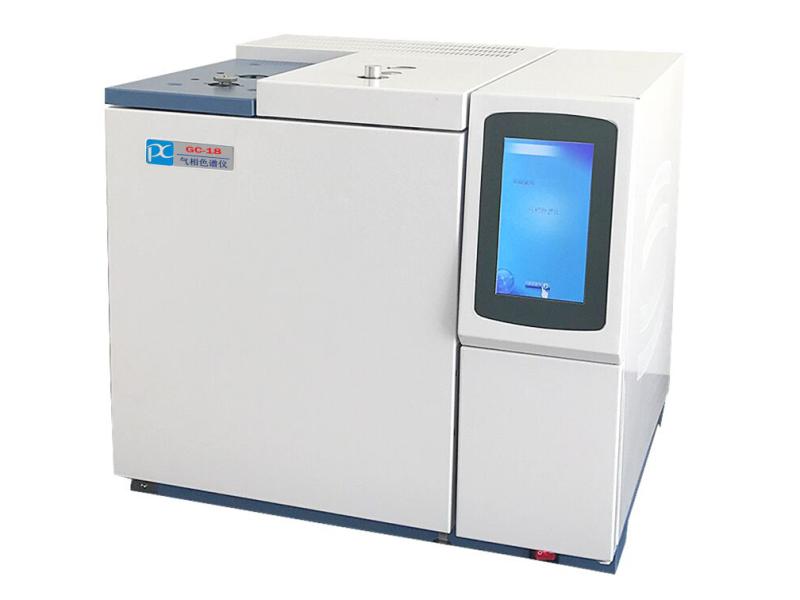

山东谱析气相色谱仪

       气相色谱仪的种类繁多,功能各异,但其基本结构相似。无论气相色谱仪怎么发展,各种型号的气相色谱仪都包括六个基本单元。即 (1)载气及其流速控制系统; (2)进样系统; (3)色谱柱系统; (4)检测器系统; (5)记录器系统;(6)温控系统。在气相色谱仪中常用的检测器有:热导检测器(TCD)、氢火焰离子化检测器 (FID) 、氮磷检测器 (NPD) 、火焰光度检测器 (FPD) 、光离子化检测器(PID)、电子捕获检测器 (ECD) 等。


  1)气源系统:气源分载气和辅助气两种,载气是携带分析试样通过色谱柱,提供试样在柱内运行的动力,辅助气是提供检测器燃烧或吹扫用,有的仪器采用EPC系统对气流进行数字化控制。


  2)进样系统:进样系统的作用是接受样品,使之瞬间气化,将样品转移至色谱柱中。有些仪器还包括试样预处理装置,例如热脱附装置(TD)、裂解装置、吹扫捕集装置、顶空进样装置。


  3)色谱柱柱系统:试样在柱内运行的同时得到所需要的分离。色谱柱一般有填充柱和毛细柱两种,其中填充柱多为内径0.2—0.6厘米,长1—6米,呈U型或螺旋形的玻璃或不绣钢材料制成的色谱柱,内填装有各种不同极性的固定相,如OV—17、OV—101、SE—30、SE—54 等;毛细柱一般为内径0.05—0.53毫米,长10~50米的熔融二氧化硅制成的色谱柱,其内壁均匀涂布了各种不同极性的固定相,一般用圆形框架绕成圈状,以放人GC柱箱中。


  4)检测系统:对柱后已被分离的组分进行检测,检测器的作用是指示与测量载气流中已分离的各种组分,即检测器是测定流动相中的组分的敏感器,因而是色谱仪的关键部件之一。有的仪器还包括柱后转化(例如硅烷化装置、烃转化装置)。


  5)数据采集及处理系统:采集并处理检测系统输入的信号,给出最后试样定性和定量结果。


  6)温控系统:控制并显示进样系统、柱箱、检测器及辅助部分的温度。


  所有的气相色谱仪都需包括以上六个基本单元,其功能都相同,差异的只是水平的配置,因此全面了解各单元的组成功能对仪器使用、开发及故障的分析排除都是必要的。
