谱析分享 变压器油色谱仪的操作步骤指南
2020-07-13 09:18:10来源：admin
变压器油中溶解气体组分含量的测定，对充油电气设备的制造及运行部门是十分重要的检测项目之一，变压器油色谱仪一种专门检测分析变压器油中的微量气体和组分的气相色谱仪。

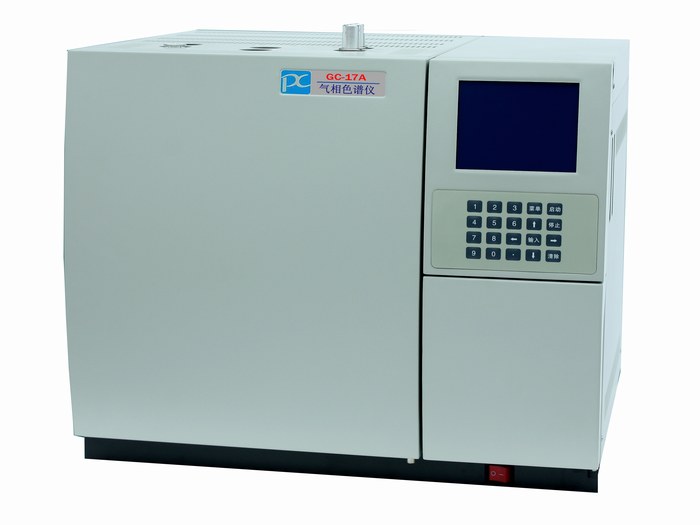

变压器油色谱仪一种专门检测分析变压器油中的微量气体和组分的气相色谱仪。山东谱析分析仪器有限公司生产的GC-17气相色谱仪在工作时需要一种载气（常用H2、He、N2、Ar气）作为流动相，载气自气瓶（或气体发生器）通过减压器流出，经过气体净化处理后，从仪器背后的载气入口接头进入色谱仪，先后经过稳压阀、三通接头、针阀、压力表、以稳定的流速进入汽化室（即进样器系统），将样品气带入色谱柱分离进入检测器，从而达到准确分析变压器油组分的目的。
一、开机步骤
1、打开氮氢空气发生器观察三个表压的数值变化，4-5分钟油压上来后氮气、氢气和空气表压都升到
0.4mpa后，仪器稳定20-30min。色谱分析仪器左侧氮气压力表到达0.3MPa、仪器左侧氢气压力表到达0.15MPa、空气压力表到达0.15MPa，仪器前端压力表到达0.05MPa左右（具体数值根据实际情况）。
2、打开变压器油色谱分析仪电源开关，打开后进行自检过程。
3、设置温度参数，点击所需设置部件按钮、输入数值、点击置入即可。
4、温度到达设定值后，适当调大氢气流量、查看自动点火口看是否点火成功，如有水气后即点火成功、将氢气流量适当调小。
5、打开热导桥流开关，点击信号2可看到数值变化，即成功。约平衡半小时左右，通过调节信号旋钮
将信号2调至0~50即可。
6、打开工作站、查看基线，待基线稳定后即可进样。
二、参数设置
1、进样器A100℃、进样器B300℃、检测器A250℃、检测器B80℃、柱箱温度40℃。
2、载气流速20ml/min、氢气流速30ml/min、空气流速300ml/min、参比流速20ml/min。
三、样品处理
1、用100ml玻璃注射器量取40ml变压器油，将空气排出，密封。
2、量取5ml氮气加入装有40ml变压器油的玻璃注射器中。
3、将玻璃注射器至于振荡器中振荡，振荡温度50℃、振荡时间20min、静止时间10min。
4、静止完毕后即可抽取注射器中气体进行色谱分析。
四、进样操作
1、打开工作站。
2、精密量取1ml标准气体或样品气注入进样口，点击工作站信号采集按钮。
3、待所有样品被检测出后即可进下一个样品。
五、关机步骤
1、将桥流关闭。
2、将柱箱温度降至室温。
3、关闭变压器油色谱分析仪器电源开关。
4、待氮气吹一段时间（约10分钟）关闭载气源。
