气相色谱仪安装使用说明

2021-06-18 10:29:46来源:admin



1.1  安装条件的准备

1.1.1  环境条件

GC-17系列应该在温度和相对湿度分别为5~35℃和0~85%的范围内使用。推荐在人们感到舒适的环境下使用(适当的恒温、恒湿条件)。这样,仪器才能发挥的性能,仪器的使用寿命也长。

如果将仪器暴露在腐蚀性物质(不管是气体、液体还是固体)中,可能会损坏仪器的材料和零部件,降低仪器的使用寿命,所以应该避免。

安装仪器的房间应当装有排风扇,保证室内空气的流通。

1.2.1  安装地点

安装GC-17系列气相色谱仪,需要一张安放仪器的工作台,台面长120cm,宽71cm,至少能够承受60kg的重量,试验台必须水平、稳固。此外,为了方便柱温箱中的高热空气排放,在GC气相色谱仪与墙面之间应留出至少30cm的空间,并且不应堆放物品。工作台与墙面之间应留有30—40cm的通道,便于安装、保养、或检修仪器。

GC-17系列气相色谱仪的高度为49cm。仪器上方不可放置、悬挂任何其它的物品、搁板等。若有阻挡物,会影响仪器顶部的散热,妨碍仪器的正常使用。

如果其它设备(如记录仪,积分仪,工作站等)也放置在同一张工作台上,则工作台的台面和载荷根据需要适当增大。

1.1.3  电源线

为了防止出现安全事故,GC-17系列气相色谱仪按照电工技术协会的要求,使用三芯电源线,面板和机壳均与三芯电源线中的接地端连接。因此向GC系列气相色谱仪供电,也应该使用三相电源插座,并且必须三相电源插座应按照有关规定,将接地端进行良好的接地。

1.1.4  气源要求

某些气体供应商能提供“仪表纯”或“色谱纯”级的气体(其名称因不同供应商而异),这些气体都可用作色谱的气体,但是应纯度级别。

为了获得的色谱性能,我们推荐如下的纯度值。

1.1.4.1  载气和毛细管柱尾吹气的纯度

N2      99.995%

H2      99.995%

He      99.995%

Ar/CH4   99.995%

▲注意:使用电子捕获检测器时,载气的纯度必须大于99.9995%。

1.1.4.2  检测器用辅助气的纯度

H2   99.95%   干燥空气 无水、无油

1.1.4.3  载气的选择

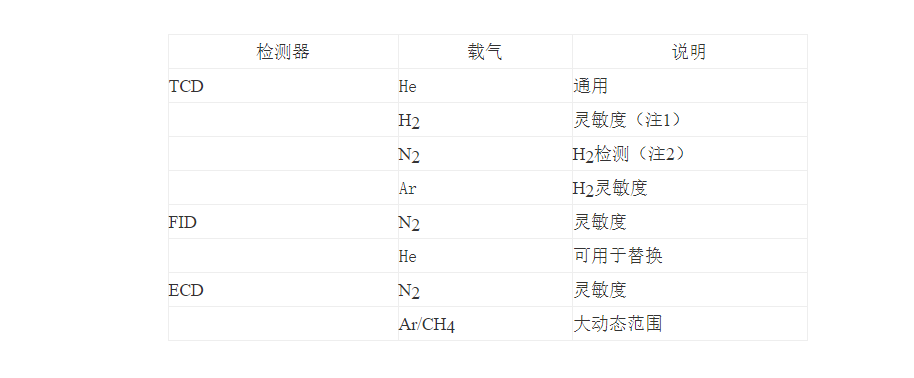

选择什么气体作为载气(或毛细管柱尾吹气),取决于色谱柱和检测器的需要。下表是对气体选择的一些建议,供参考。

通常选择气体除了取决于色谱柱和检测器的需要之外,可能还要考虑价格因素及购买是否方便。比较常见的载气选择为:FID、ECD、NPD、FPD检测器选择氮气(N2),TCD检测器选择氢气(H2)。

大动态范围



▲注意:

1. H2灵敏度比He更高,但会冲掉TCD热导钨丝上的钝化物质致使漂移率偏高,一直要等到钝化物还原完毕为止。与某些化合物不能兼容。

2. N2适于分析H2或He,但会大大地降低分析其它化合物的灵敏度,对某些组分还可能出反峰。

1.1.5  净化器

一般来说,我们建议在载气和辅助气的气路上均装上净化器。气体净化器在使用了一段时间后,应将气体净化器内的分子筛和硅胶进行活化处理。(活化的温度一般为260℃左右,活化时间不少于六小时。)

1.1.6  脱氧管

痕量氧气也会使ECD检测器的性能下降。氧气也会损害色谱柱,尤其是毛细管色谱柱。在净化器的气体出口(载气)和仪器的气体入口接头之间可以装一个脱氧管,以去掉痕量的氧气,提高ECD检测器的性能,保证ECD检测器的正常工作。

1.2  电器条件细则

1.2.1  引言

一个合格的电器技术员应当能给该系统送上合适的电源。无论是改造现存的电器设备,还是安装全新的设备时都要求如此。

● 估计一下该地区的电力总需要量。

● 装上比较方便的输出线。

● 制订电器安全方面的计划。

● 要保证所有的配线都符合当地的规范。

1.2.2  确定电源功率的需求量

算出该地区所需的电量。

▲注意:总电量应该包括原订的设备再加上以后计划扩建时要增加的设备。

1.2.3  电压极限

在任何安装仪器的地点,当系统已送电的时候,相线—中线电压都应保持在额定电压的 +5% ~ -10% 范围内,电压应从系统的电源输入一侧进行测量。

1.2.4  频率极限

允许线路频率极限取决于系统内极限范围窄的设备(在仪器的电源线输入处测量)。GC气相色谱仪的极限很宽,可在50Hz至60Hz的范围内操作。

1.2.5  谐波数量

仪器馈线的谐波总量不得超过5%(仪器送上电后在仪器的电源输入处测量)。

1.2.6  电源的意外情况

在某些地区,仪器系统所用的电源线可能会出现过份的电压下降现象,或出现冲击电压,瞬变电压,断电或其它意外情况,这样,仪器系统的操作就不可靠了。因此,必须对供电的质量进行检查。如果在检查中发现有某些项目不符合系统的要求,即应纠正。

1.2.7  电源噪声

GC-17系列气相色谱仪的结构设计是能耐受合理的输入线噪声的。但是从其它用电的公用工程来的许多噪声,GC-17系列气相色谱仪是无法控制的。这种电噪声的主要来源是来自仪器附近其它较大功率电器的设备,例如电炉,电机、电磁阀,可控硅整流器和X光机等。

此外,还可能由于中线的接触不良而引起的“中线——接地噪声”和由于楼层接地不良所引起的“接地——接地”噪声。大的电线允许噪声为3V(rms),从30Hz到50Hz。

可用一台示波器来测量小的“地线——中线”电压,如果电压有畸变偏差,模拟表头上的读数就会失真。一般来说,如果电压低于测量结果就有问题。

1.2.8  噪声的消除

如果要消除现有电器设备或将来安装的电器设备的噪声,我们坚持这样的建议,即在主配电盘与仪器分配电盘之间要装一根合格的馈线。要检查中线接触和接地是否良好(请参阅下面“接地”一节)。

如果在装上合格的馈线之后,仍有不良的瞬变现象,那就要装一台能降低输入电噪声的设备了。

1.2.9  电源干扰

对电源输出产生干扰的输入电源噪声,或干扰系统中的信号线的输入电源噪声,都会使仪器系统的功能失常。这些输入干扰可归纳为冲击、压降和瞬变,现分述于下:

“冲击”和“下跌”是输入电压的正、负值的突然变化,其延续时间在5 毫秒之间。一般来说“冲击”和“下跌”都不应超过正常额定线电压的±15% 左右,而且在17毫秒(60Hz)和20毫秒(50Hz)之内恢复到稳定态。“电源电压瞬变”是输入电压的正负值发生突然变化,其延续时间在1毫秒和5毫秒之间。如果这种瞬变时间大于额定电压的20%(取决它的能量),就会使仪器的功能失常。

在监测输入电质量的好坏和评价干扰的特性时,有一台电源输入干扰监测仪是很有用的。因为电源线的干扰可能会每小时、每天和每星期都发生,所以该监测器应至少接上一个星期。也不要把所测得的结果当成值,因为季节的变化,其干扰值也会不同。

试验方法是,使用0.5微秒上升时间,10微秒脉冲持续时间的尖峰信号,其幅度为电源电压的两倍。



1.2.10  电源处理设备

如果在装上的馈线和接地后,仍有瞬变现象,那么就应安装能降低输入电源线干扰的设备了。能完成这一任务的装置基本上有四种:

1. 隔离变压器

2. 电源电压调节器

3. 电动机—发电机设备

4. 不受干扰的供电系统

线路调节设备的功率必须满足现在和将来的需要。建议的低额定值为5KVA,这样既可满足现在的要求,也可满足将来扩建的要求

1.3  接地

要想使仪器能安全可靠地运行,仪器的接地良好是非常重要的。一般来说,大多数国家和地区都要求给电器设备安装地线,以确保人身的安全和仪器的可靠运行。

1.3.1  安全接地

各种标准一般都要求给电器设备安装安全导体。标准中一般都有这样的要求:每根火线回线(中线)都要伴随一个安全导体。安全导体的大小必须与火线的大小一样。

一般来说,安全标准都要求把安全导体接到操作人员可能会碰到的电器设备的导电表面上,或由于电器事故可能激励起来的导电表面。在正常操作情况下,这根线不应带返回的交流电。如果仪器的框架未接地,如果火线偶然碰到框架上,该框架上的电压很可能会达到一定的危害程度。

把安全地线接到仪器的底盘上即可避免触电的危险,因为这样就形成一个极低阻抗回路,会使电路的闸刀跳闸或保险丝烧断。每台仪器产品中都有安全接地装置,只要把仪器接到有地线的接头上,或将仪器中的接地环按用户所提出的规格接到地线上,这个回路就算完成了。
