如何用变压器油气相色谱仪分析数据进行变压器故障判断?
2021-07-02 09:59:19来源：admin
所谓变压器油气相色谱仪分析是对变压器油中溶解的气体成分进行分析，以发现可能存在的事故隐患。GB/T 7252 《变压器油中溶解气体分析和判断导则》中就规定了相关的判断原则。

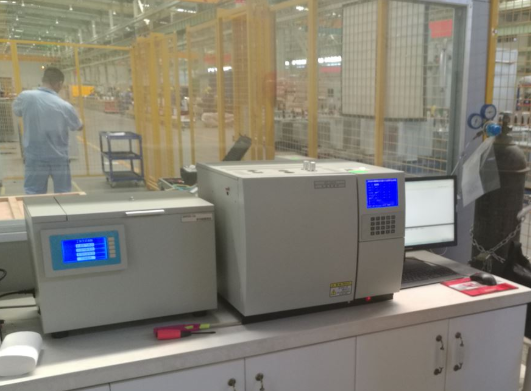

GC-17变压器油气相色谱仪是山东谱析公司根据原电力部部颁标准，吸收国 内 外同类仪器的优点而设计的一款多用途气相色谱仪。仪器采用双柱并联分流柱系统，具有热导和双氢焰三检测器及镍触媒转化炉，能yi次进样实现油中溶解气体组分的全分析。仪器主要用于充油电器设备(包括变压器、电抗器、电流互感器、电压互感器、充电套管、气体继电器等)溶解于jue缘油中的氢气（H2）、一氧化碳（CO）、甲烷（CH4）、二氧化碳（CO2）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）等气体的分析。该仪器符合国家行业标准的DLT722-2014《变压器油中溶解气体分析和判断导则》中对气相色谱仪检测油中溶解气体的要求。
对变压器油的分析就是从运行中的变压器或其它充油设备中取出油样，用脱气装置脱出溶于油中的气体，由气相色谱仪分析从油中脱出气体的组成成分和各自含量，通过对这些数据的分析，来判断变压器内有无故障及故障的性质和严重程度。 当运行设备的油中总 烃含量大于150X10-6或H2含量大于150X10-6或C2H2含量大于5X10-6时，应引起重视；当烃类气体产气速率大于0.25ml/h(开放式)和0.5ml/h(密封式)，或相对于产气速率大于10/月则认为设备有异常，应及时检查处理。
众所周知气相色谱仪分析是一种物理分离分析法，其操作细节往往决定着分析结果的准确性高低。当变压器内发生故障时其在故障点周围的变压器油和固体绝缘材料因发热而产生气体，其中大部分气体不断溶入油中。
以上是山东谱析科学仪器有限公司色谱工程师简单的介绍一下通过变压器油气相色谱仪分析的数据来判断设备是否具有故障，掌握这些分析方法之后，以便我们推测变压器有潜伏性故障。
