油色谱仪检测-真空脱气装置
2021-07-29 10:31:30来源：admin

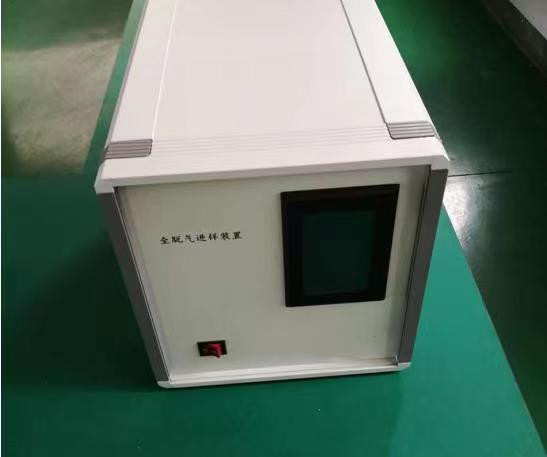

油色谱仪检测-真空脱气装置概况
色谱分析对变压器故障的判断及预防作用已经得到了广泛的认同，所以对实现色谱分析的仪器也是提出了越来越高的要求，我公司在此基础上，听取国内许多专家的意见和建议，总结原来的5J（B）型脱气装置的一些经验，倾力开发了更人性化的新一代自动全脱气装置，与5J（B）型相比具有以下优点：
1. 液晶屏显示，简单明了的人机对话框，让从没有做过色谱的工作人员就能轻松地操作。
2. 实现了对外围设备真空泵全过程控制，降少噪音同时延长了真空泵的使用寿命。
3. 设有独立的清洗程序，可以轻松的清洗上次油样的残留气体，尽量减少对下一油样产生交叉污染。
4. 联机时自动的六通阀定样标样系统，可以避免不同工作人员因操作原因而引起的不必要的误差，只需把标样钢瓶接上仪器后面板的标气入口，就可轻松完成标样的全自动化操作。
6 .暂停功能，在运行过程可以任意停留在任一工作状态，等待你需要的时候再次运行。
7. 可与我公司生产的油样转盘及油样袋同时使用，实现边连续1—16个油样的全自动化分析。
真空脱气装置的主要组成部分和功能
油样定量器：容积20±3ml，精度±0.2ml,实现油样的自动定量。
恒温搅拌脱气室：将油中气体迅速地从油中析出。
扩容器：实现脱气室容积的增加，并转移气体，阻止气体回溶。
气体收集器：只在不联机中含有，实现 脱出气体的保存及自动送入取样针筒。
油位控制系统：只在联机型装置中具备，能有效地检测油位的警戒线，迅速报警，阻止油进入色谱仪。
自动进样及标样系统：只在联机装置中具备，能实现脱出气体的自动进样及标准气样的自动进样。
技术要求：
1、适用于绝缘油中溶解气体组分含量的气相色谱测定。
2、依据GB/T17623-2017标准要求设计制造。
功能要求
1气路能够彻底解决装置的高真空、气密性要求，采用油预热恒温、“脱气-搅拌”手段使油气分离迅速彻底，脱气效率高，重复性好。
2具有测试四个样品，4个油样连续进样器可与脱气装置的进油口连接，一键启动即可4个油样按顺序得到油中溶解气体测试结果。
3仪器设有自动进样气路接口和电路同步信号，能实现与色谱仪及色谱数据处理设备的无缝自动进样连接，油样测定时只要联接好油样、设置好定量计算参数、启动脱气仪，即可得到油中溶解气体试验结果。
4.与气相色谱仪连接一键启动，可以实现自动标定，自动进样至各组分测试结果。
5仪器能自动排气抽真空，当真空度达到全脱气要求时进行自动脱气。
6自动进样真空脱气装置和色谱仪组成的自动分析系统进行系统标定，得到对应于油中溶解气体组分浓度的系统校正因子，试样分析所得到的结果与系统校正因子的乘积即为试样的油中溶解气体含量，本装置无需依赖油的溶解系数Ki值，做脱气效率校正能有效的减少计算中的误差，较其他脱气方法具有更高的灵敏度和准确性，仪器具有标气自动标定功能。
7可以实行远程调试，判断故障。
8采用工业设计外型美观，结构合理，皮实、耐用。
技术参数要求
1输出电压：AC200-240V 1.5A
2AC1000-1OMA (1分钟)
3功耗：500W
4绝缘阻抗：DC500V-约10MΩ (信号与地间)
5加热温度：20℃～80℃，使用温度：0℃～60℃
6显示器：彩色触摸屏
7脱气油量：22±2ml
8脱气效率：平均＞95%
