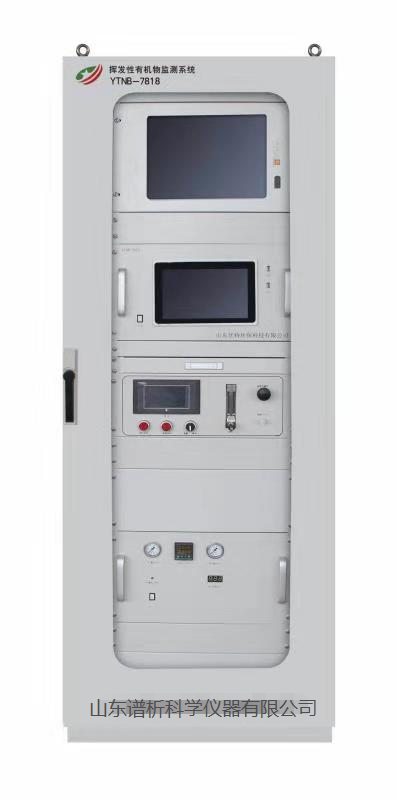

固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统

产品特点 :

固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统采用全程高温抽取法对样气进行抽取,采用气相色谱仪——氢火焰离子化检测技术(GC-FID)对固定污染源挥发性有机物排放进行在线

立即咨询
  • 产品详情

一、固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统产品介绍

固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统采用全程高温抽取法对样气进行抽取,采用气相色谱仪——氢火焰离子化检测技术(GC-FID)对固定污染源挥发性有机物排放进行在线监测。该系统由 VOCs(甲烷、非甲烷总烃、苯系物)监测子系统和数据采集与处理子系统构成。

 VOCs监测子系统主要由采样探头、伴热管线、预处理单元、 VOCs分析仪、电控单元组成,测量时烟气由机柜内的高温采样泵抽取,样气全程高温在180℃以上,经由采样探头、高温伴热管线、除尘过滤器后通入VOCs分析仪进行测量。为保证测量的长期准确性,系统集成有氮气、标气和零气,定期对系统进行零点和量程的标定。

本系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能,组网灵活,运行成本低。同时,系统采用模块化结构,组合方便,并且能够完全满足与企业内部的DCS系统和环保部门数据系统通讯的要求。

二、固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统特点

1、采用气相色谱仪/火焰离子检测法(GC-FID)进行检测,符合国际公认的VOCs检测标准方法;

2、预处理方法符合美国、欧盟和国内固定污染源废气测量标准,方法可靠性高;

3、系统采用全热法,从采样到分析全程高温,无需除水,有效避免样品损失,保证监测数据准确可靠;

4、具有快速旁通流路,仪表采样响应速度快;

5、具备自动吹扫功能,可自动去除探头滤芯表面的粉尘,延长探头使用寿命;

6、具备自动校准功能,支持全程自动校准,无需值守,最大限度减少人工维护量;

7、系统可监测总烃、甲烷、非甲烷总烃、苯系物、恶臭以及上百种有机废气等,可满足不同客户的监测需求;

三、固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统技术原理

针对挥发性有机物废气排口水汽含量高、排放浓度高、排口温度高、工况复杂等特点,系统采用全程高温伴热技术,对样品由取样装置开始至分析仪测量组件全程进行180℃高温加热。以高温取样泵为动力源,将样品经高温除尘过滤后送在线式气相色谱仪进行分析测量。



挥发性有机物在线检测示意图

样品送入定量环后,在载气的作用下定量环中的样品被送至色谱柱中进行分离,分离后的样品组分分别导入氢火焰离子化检测器(FID)进行检测即可得到准确的定性定量结果。系统每个分析周期完成后即可生成一组同时包含目标组分的定性定量数据。



山东谱析仪器

四、固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统优势

优势1:基于抽取式全程高温伴热法,采用高温抽取技术无需对抽取的样气进行冷凝除水预处理即可精确测量,避免了传统冷凝抽取方法

预处理除杂,冷凝造成挥发性有机物损失及管路易被腐蚀和结晶堵塞的缺点;

优势2:系统自动化程序高,完善的自检及温度报警功能,仪器定期可进行自动校正,保证长期测定的准确性;

优势3:采样运用多级粉尘精密过滤技术与定时反吹技术相结合,有效解决采样管路易堵塞的难题,适用高湿、高尘、高温、高腐蚀性等最恶劣环境;

优势4:采用世界先进的氢火焰离子检测技术(FID),可测量绝大多数有机化合物且适用于高沸点组分(200℃以上);可同时测量NMHC和其它特征污染物,如苯、甲苯、乙苯、二甲苯等;色谱柱分离技术,样品含量不受其它组分的干扰;先进的柱切技术,缩短分析周期。

优势5:模块化设计,维护操作简单快捷;程序温控,测量精度高;完备的通讯功能,支持多样化接口。

优势6:设备维护量低、使用寿命长

设备重要部件选择进口品牌,保证设备长期连续、稳定运行。

五、固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统分析界面展示

         山东谱析气相色谱仪

六、固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统参数



 七、固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统配置清单


八、适用范围

地域:所有区域,涉及VOC排放企业均适用。

行业:石化、印刷、喷涂、制药、电子元件生产厂、家具生产厂、橡胶制品生产等。

适用范围:企业排气筒挥发性有机物(VOCs)排放监测。
