电力部门变压器油色谱仪分析方案

作者:山东谱析 来源:www.sdpxyq.com 发布日期:2019-06-07



变压器油色谱仪

方法简述

  一、绝缘油中溶解气体组份含量的分析

  用气相色谱法测定绝缘油中溶解气体的组分含量,是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障,以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

  GC-17变压器油色谱仪分析系统采用国标推荐的三检测器流程,一次进样即可完成绝缘油中溶解气体组分(包括氢气、氧气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳)含量的全分析。

  二、绝缘油中含气量的测定

  绝缘油的含气量是油质监督的一项比较重要的指标。目前根据DL/T450-1991 方法制定的二氧化碳洗脱法仅适用于不含酸性气体的油品测定,而根据DL/T423-91 方法制定的真空压差法又因真空仪器的不易普及而存在一定的局限性。变压器油色谱分析系统的流程设计完全符合中华人民共和国电力行业标准DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中有关色谱流程设计的规定。该机配备了高灵敏度的热导检测器和氢火焰离子化检测器,以及一个镍触媒转化炉。其性能满足DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中对气相色谱仪的要求。

变压器油色谱仪参数

  1.工作条件

  电源:220V,50Hz 环境温度:15℃~35 ℃

  环境湿度:5%~95%

  2.柱箱

  炉膛尺寸:28×30×17cm

  操作温度范围:高于室温至450℃

  温度设定精度:0.1℃

  3、进样口

  多种进样口可配:填充柱进样口,分流不分流进样口,

  分流/不分流毛细管柱进样口

  4、检测器

  氢火焰离子化检测器(FID)

  1)信号放大板经特殊处理,在恶劣环境下始终稳定

  2)自动点火,氢气泄露保护功能

  3)使用温度450℃、

  最小检出限<10皮克 碳/秒(正十六烷)、

  动态线性范围:107(±10%)、

  数据采集频率:100hz

  热导检测器(TCD)

  1)适配填充柱和毛细柱

  2)稳定时间快,死体积小,平衡时间短

  3)使用温度400℃、数据采集频率:100hz、

  动态线性范围:105(±10%)、

  最小检出限:<1000pg 丙烷/毫升(氦气)

变压器油色谱仪配置

  1、GC-17气相色谱仪+氢焰检测器+热导池检测器+转化炉

  2、电力系统专用工作站+计算机

  3、振荡仪

  4、氮气、氢气、空气气源

  5、标准气体

变压器油色谱仪性能

  一次进样,进样量为1 mL,油中最小检测浓度达到:

  H2≤5μL/L O2,N2≤25μL/L

  C2H2≤0.1μL/L CO,CO2≤2μL/L

  溶解气体组分含量分析实例

变压器油色谱仪分析条件

  1、测定组分:H2、O2、CO、CO2、CH4、C2H4、C2H6、C2H2

  色谱仪:HF-901A

  辅助设备:高纯氮气、高纯氢气和干燥空气,脱气装置。

  色谱柱:专用色谱柱

  测定条件:柱温60℃,汽化室60℃,检测器120℃,、热导温度70℃,转化炉温度360℃

  FID量程:109 TCD电流:70mA

  2、标准气体组分含量(单位:μL/ L)

  H2:1008 O2:5.41%  CO:712 CO2:3016

  CH4:101 C2H4:101  C2H6:99 C2H2:48

功能完善的专用工作站

  变压器油色谱工作站是经专业设计具有强大功能的实用数据处理系统,其故障判断符合最新的国家标准,主要性能如下:

  1 操作便捷:中文WIN9X,XP操作平台,全中文的窗口界面以及实时操作提示和在线帮助,方便用户学习使用。

  2 实时性:真正WINDOWS 环境下的总线实时数据采集,USB接口双通道数据同时采集,实时显示色谱峰保留时间。

  3 高精度:24位的高精度A/D插卡,输入范围:-2v~+2v。

  4 分辨率:+1uV;

  5 开放式数据管理:保存完整的相关设备信息以及分析结果数据信息。方便增加、修改、删除,随意调阅、检索。开放式数据格式,适用于多用户数据共享,方便其他数据库管理软件访问以及管理部门的检索需求。

  6 自动故障诊断:分析结束自动超标提示、提供符合国标的三比值诊断、TD图示、组份浓度图示等多种故障诊断方式。

  7 轻松定性:可自动或手动编辑峰鉴定表。自动计算校正因子,可以进行多次校正平均。

  8 灵活的峰识别和处理能力:可以通过设置参数和时间程序或手动修正方式进行色谱峰的识别、删除及调整基线切割。确保分析结果的准确性。

  9 灵活的打印功能:提供固定格式和自定义模版格式的结果报告。

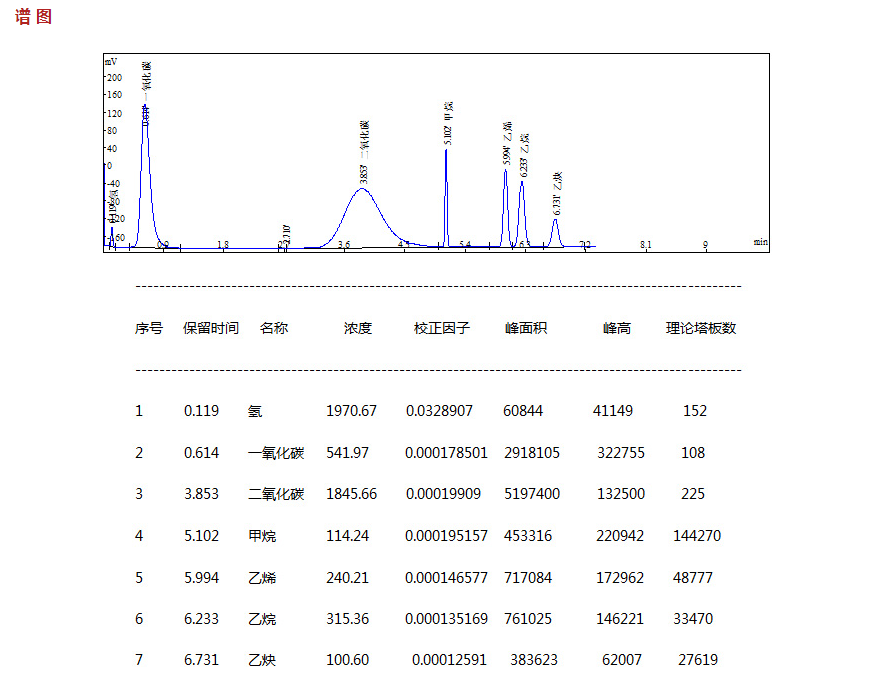

   变压器油分析谱图
