变压器油色谱仪油样取样时的注意事项及要求
2020-03-03 09:44:48来源：admin

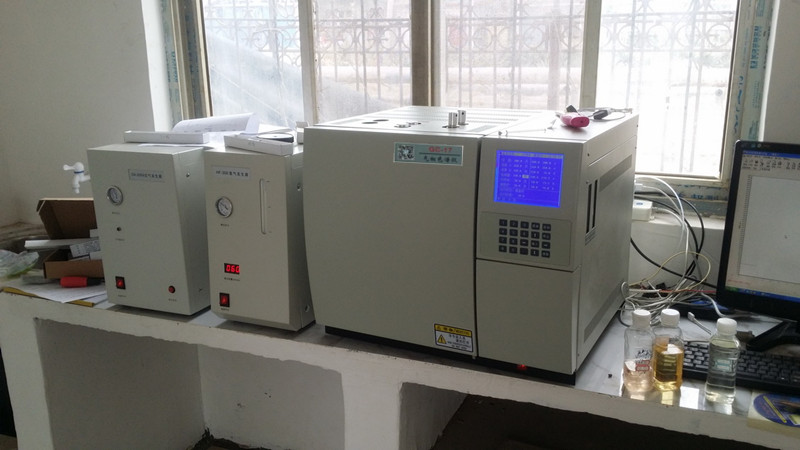

变压器色谱仪是一种高性能实验室分析仪器，我们很多人可能都没有接触过，这种仪器一般都是专业需要的人才会使用的，生活中也不是特别常见。变压器色谱仪适用于电力系统变压器油中溶解气体组份含量的测定，一次进样即可完成变压器油中溶解的7种气体组分含量的全分析。
目前我国变压器油中溶解气体的气相色谱仪分析法其诊断过程一般都依据国家标准《变压器油中溶解气体分析和判断导则》GB/T7252-2001中的方法进行。标准中对66 kV及以上的变压器、电抗器、互感器和套管在出厂试验、运行中要做气相色谱仪分析。
变压器油取样注意事项
取样时，应从变压器下部阀门（含密封取样阀）处取样。取样前油阀门应先用干净的甲级棉纱或纱布擦净。旋开螺帽，接上取样用耐油管，放油将管路冲洗干净，冲洗的油应收集起来，不应直接排至现场。管路冲洗干净后用取样瓶取样，取样结束，盖上瓶塞并旋紧设备螺帽。注意：取下一油样时，请及时更换专用取样管，以防油样交叉污染。
对于在户外运行的变压器油检应避免在极端的天气状况下取样，如高温、高寒及高湿度下，如果在特殊的必须情况下取样，要采取相应的措施后方能取样。
在用气相色谱仪对变压器油分析检测前，首先要观察所测油品的外观，查看是否有肉眼可见的杂质、气泡或油液介质中含有水滴等情况。如果杂质较多，则不宜再使用仪器检测。而油液中水的含量过多，会严重影响测量结果，这种情况下应进行脱水处理之后再做测量或考虑换油。
被测油品的粘度也是使用者需要加以注意的。在采样测定时，粘度（运动）一般不应大于100mm2/s；高压在线测定情况下，可测粘度一般不应大于500mm2/s。对粘度的限制以被测介质能够顺畅地吸入系统为宜。如果被测介质粘度过大，则需经稀释以后才能使用气相色谱仪分析测定。
变压器油取样要求
1）取样容器：应先后用蒸馏水或去离子水及经过清洁处理的异丙醇或高清洁乙醇冲洗容器后烘干备用。如果以所取样品冲洗容器，应在冲洗后立即取样，也可以购买PULL/普勒250ml清洁瓶（NAS16380级）。
2）取样管需用能长期耐绝缘油腐蚀且不与绝缘油产生任何化学反应，也不对绝缘油产生诱导或催化作用。取样管在使用前需先后用蒸馏水或去离子水及经过清洁处理的异丙醇或高清洁乙醇冲洗容器后烘干备用。
3）未使用新油取样：经过清洁后的取样管应伸到油桶的中部到底部位置取样，避免上部取样，如怀疑油中存在自由水，则必须应从油桶底部进行取样。为了避免沉降，液体应在取样前充分搅动。
4）变压器运行油取样：首先应对取样阀进行清洁处理，一般用用异丙醇或高清洁乙醇清洗并自然干燥或用甲级纱布擦净；在取样时为避免将阀体内滞留油混入样品中需先将变压器油从阀门中自然流出1～2L，在冲洗和取样的过程中阀门开度要保持一致。
谱析絮语：取样后要尽快做试验，做油介电强度试验和微量水分测定试验时，油样存放时间不宜过夜，做油样色谱分析时，油样存放时间不宜超过4天，且在运输途中尽量减少剧烈振荡。
