气相色谱仪稳压阀是如何实现稳压的呢?

作者:山东谱析 来源:www.sdpxyq.com 发布日期:2020-08-28
气相色谱仪设备发展到今天,各大厂商施展各自的绝技,气体流路的设计已经非常成熟。目前市场上常见的按设计大类来分,就是机械控制流路和电子控制流路两大类,并且电子流路越来越成为主流配置。

机械气路控制里,有进样口里面载气进口处机械稳压阀,用于控制总流量的稳流阀,用于控制柱头压的背压阀;检测器的稳压阀和针阀等。电子控制方面的压力传感器,流量传感器,比例阀等。说到底,这些阀也罢,传感器比例阀也罢,默默地固守着气相系统里气路的各个命脉,说他们是整个系统里的功臣毫不为过吧。

那么接下来谱析色谱小编从机械控制流路系统开始让我们一起瞄瞄阀们的“日常”吧!

首先看一下第一大功臣——稳压阀。
机械阀包括的稳压阀,稳流阀,背压阀,和针阀。从外部来看,阀体有气体进口和出口两个接口,一般还需要在出口处通过三通接一个显示压力的表头。
稳压阀的功能就是让阀出口后端接的这部分的压力保持稳定。

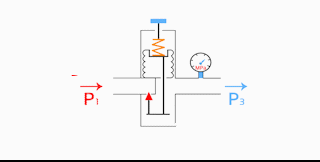

稳压阀的原理

当前端输入压力发生波动时,稳压阀通过调节内部结构能够让输出压力不受这个波动的影响;我们看到当前端压力有波动时,阀座通过调整气体入口处间隙的大小维持了输出口压力的稳定。当然了,如果前端压力一直降低肯定没法保证后端压力输出保持稳定,毕竟没有气体只出不进的道理,举两个栗子。比如当我们发现保留时间不对劲的时候,首先得检查一下载气钢瓶进来的压力是不是正常;又比如点不着火的时候得看看氢气和空气的前端输入压力是不是正常。

稳压阀的意义

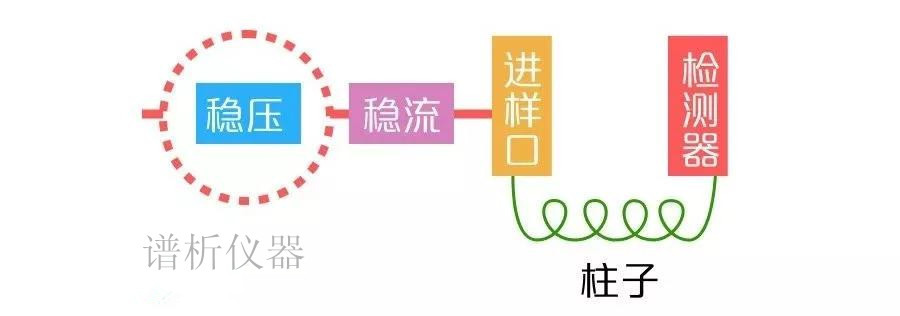

气体通过管路接入气相色谱仪的第一个阀部件一定是稳压阀,这样才能给后端的系统提供了一个稳定的压力。
具体到各部件气路中:

进样口气路中,稳压阀为后端进样口提供稳定的压力,才能保证进样口总流量的稳定,继而保证恒定的柱头压或者恒定的柱流量(具体怎么保证的,后面我们在介绍稳流阀和背压阀时候具体来讲),柱流量对仪器系统的作用有多关键相必大伙儿都知道,此处不再獒述。
检测器气体控制对检测器性能也很重要,我们所了解的检测器气体控制显示都为流量,实际机械气路设计中是通过稳压阀和针阀共同调节输出到检测器端的流量,需要通过流量计去测量检测器各气体流量。
